سونوگرافی داپلر، ابزاری قدرتمند در دنیای تصویربرداری پزشکی است که فراتر از نشان دادن ساختار بافت‌ها عمل می‌کند و جریان خون را هم به تصویر می‌کشد. این روش به پزشکان امکان می‌دهد نه تنها ببینند که خون از کجا عبور می‌کند، بلکه سرعت، جهت و حتی کیفیت جریان آن را هم بسنجند.
در این مقاله با دیدی دقیق‌تر و تخصصی‌تر به نحوه کار سونوگرافی داپلر می‌پردازیم و هر بخش را گام‌به‌گام بررسی می‌کنیم.
۱. پایه علمی: اثر داپلر چگونه کار می‌کند؟
برای فهمیدن نحوه کار سونوگرافی داپلر باید از اثر داپلر شروع کنیم. این پدیده نخستین بار توسط «کریستین داپلر» در قرن ۱۹ توصیف شد و بیان می‌کند که وقتی یک منبع موج یا بازتاب‌دهنده آن حرکت می‌کند، فرکانس موج دریافتی نسبت به موج اصلی تغییر پیدا می‌کند.
یک مثال ساده: وقتی یک آمبولانس به شما نزدیک می‌شود، صدای آژیر آن زیر و بلندتر به نظر می‌رسد و وقتی دور می‌شود، صدای آن بم‌تر و آرام‌تر می‌شود. در سونوگرافی داپلر، سلول‌های خونی همان آمبولانس هستند و امواج صوتی دستگاه همان موج آژیر.
۲. مراحل فنی کار دستگاه سونوگرافی داپلر
هر دستگاه داپلر چندین مرحله کلیدی را برای گرفتن یک تصویر یا نمودار طی می‌کند:
مرحله ۱: تولید امواج صوتی
پروب دستگاه حاوی کریستال‌های پیزوالکتریک است که وقتی ولتاژ به آن‌ها داده می‌شود، شروع به ارتعاش می‌کنند و امواج صوتی با فرکانس بالا (Ultrasound) تولید می‌شود.
مرحله ۲: ارسال امواج به بافت بدن
امواج از طریق ژل مخصوص و پوست به عمق بدن نفوذ می‌کنند. در حالت داپلر، دستگاه به دنبال بازتاب از ذرات متحرک (سلول‌های قرمز خون) است.
مرحله ۳: بازتاب امواج از سلول‌های خونی
وقتی امواج به سلول‌های در حال حرکت برخورد می‌کنند، بخشی از انرژی آن‌ها به سمت پروب برمی‌گردد. فرکانس این امواج بازتابی کمی تغییر می‌کند.
مرحله ۴: دریافت و تبدیل سیگنال‌ها
پروب همان کریستال‌های پیزوالکتریک را به کار می‌گیرد، اما این بار برعکس: امواج صوتی بازتابی را به سیگنال‌های الکتریکی تبدیل می‌کند.
مرحله ۵: تحلیل تغییر فرکانس
واحد پردازش دستگاه اختلاف بین فرکانس ارسال‌شده و فرکانس دریافتی را اندازه‌گیری می‌کند. این اختلاف به نسبت مستقیم با سرعت جریان خون و زاویه برخورد موج به آن است.
مرحله ۶: تبدیل داده به تصویر یا نمودار
نرم‌افزار دستگاه داده‌ها را به صورت:
نمودار طیفی (Spectral Doppler): نشان‌دهنده سرعت و جهت جریان خون در طول زمان.
تصویر رنگی (Color Doppler): نمایش مسیر جریان خون روی تصویر بافت‌ها.
نقشه قدرت (Power Doppler): شدت سیگنال بازتابی را برای تشخیص جریان‌های ضعیف نشان می‌دهد.
۳. اهمیت زاویه در اندازه‌گیری سرعت جریان خون
در سونوگرافی داپلر، زاویه بین پروب و جریان خون نقش کلیدی دارد. اگر پروب به صورت عمود بر جریان قرار بگیرد (زاویه ۹۰ درجه)، تغییر فرکانس صفر می‌شود و دستگاه قادر به محاسبه سرعت نخواهد بود. بهترین زاویه بین ۳۰ تا ۶۰ درجه است.
دستگاه‌ها معمولاً دارای تنظیمات تصحیح زاویه (Angle Correction) هستند تا نتایج دقیق‌تر شود.
۴. انواع نمایش نتایج در سونوگرافی داپلر
۱. داپلر طیفی (Spectral Doppler)
در این روش، نموداری رسم می‌شود که محور عمودی آن سرعت و محور افقی آن زمان است. پزشک می‌تواند با نگاه به شکل موج، نوع جریان (لمینار یا توربولنت) را تشخیص دهد.
۲. داپلر رنگی (Color Doppler)
داده‌های سرعت و جهت به رنگ تبدیل می‌شوند. معمولاً:
قرمز: جریان به سمت پروب.
آبی: جریان دور از پروب.
شدت رنگ نشان‌دهنده سرعت بیشتر است.
۳. پاور داپلر (Power Doppler)
به جای سرعت، شدت بازتاب سیگنال را نشان می‌دهد. مناسب برای بررسی رگ‌های کوچک یا جریان‌های بسیار آهسته.
۵. فرآیند پردازش سیگنال در داپلر
فرآیند پردازش در دستگاه‌های مدرن چند مرحله دقیق دارد:
- پهنه‌بندی فرکانس (Filtering): حذف نویزهای ناخواسته و بازتاب‌های ثابت (مثل دیواره رگ‌ها).
- تبدیل فوریه سریع (FFT): تبدیل سیگنال‌های دریافتی به طیف فرکانس برای استخراج سرعت‌ها.
- نگاشت رنگ (Color Mapping): اختصاص رنگ‌ها بر اساس سرعت و جهت جریان.
- نمایش بلادرنگ (Real-Time Display): ایجاد تصویر یا نمودار در همان لحظه برای تفسیر سریع.
۶. نمونه بالینی از نحوه کار داپلر

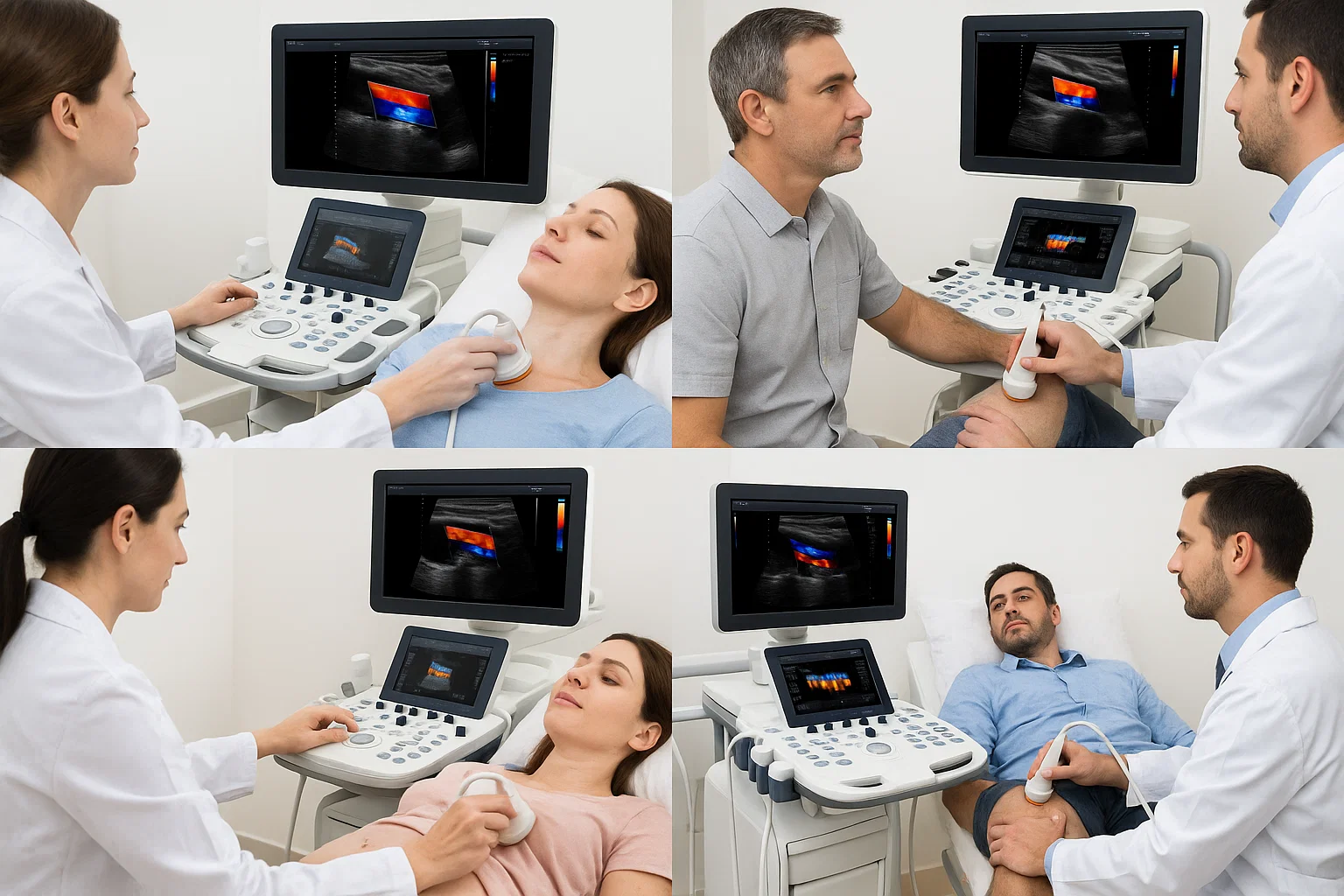

فرض کنید پزشک قصد دارد شریان کاروتید گردن را بررسی کند:
- پروب را با زاویه مناسب روی گردن بیمار قرار می‌دهد.
- دستگاه پالس‌های صوتی به سمت رگ می‌فرستد.
- بازتاب از گلبول‌های قرمز دریافت می‌شود.
- تغییر فرکانس محاسبه و به سرعت جریان تبدیل می‌شود.
- اگر سرعت بالاتر از حد طبیعی باشد، ممکن است نشانه تنگی یا انسداد باشد.
۷. تفاوت نحوه کار در انواع داپلر
| نوع داپلر | روش ارسال/دریافت | مزایا | محدودیت‌ها |
| پیوسته (CW) | ارسال و دریافت همزمان | مناسب برای سرعت‌های بالا | عدم تعیین محل دقیق |
| پالسی (PW) | ارسال پالس‌های جداگانه | تعیین محل دقیق | محدودیت در سرعت‌های بالا |
| رنگی | ترکیب داپلر با تصویر دو بعدی | دید کلی از جریان | دقت کمتر در سرعت |
| پاور | نمایش شدت سیگنال | مناسب برای جریان آهسته | عدم نمایش جهت جریان |
۸. عواملی که می‌توانند نتایج را تغییر دهند
- زاویه نادرست بین پروب و جریان خون
- وجود رسوبات چربی یا پلاک در رگ
- حرکت بیمار یا اپراتور
- تنظیمات نامناسب دستگاه (Gain، Filter، PRF)
۹. چرا دانستن نحوه کار داپلر مهم است؟
وقتی بیمار یا حتی پزشک بداند این سیستم چطور کار می‌کند:
- درک بهتری از دقت و محدودیت‌های آن پیدا می‌کند.
- در انتخاب زاویه و تنظیمات دقت بیشتری خواهد داشت.
- می‌تواند نتایج را بهتر تفسیر کند.
چه زمانی سونوگرافی کالر داپلر انجام می‌شود؟
پزشک ممکن است در صورت مشاهده علائم کاهش جریان خون یا مشکلات قلبی، این آزمایش را توصیه کند. برخی موارد رایج شامل:
- علائم بیماری شریانی محیطی (PAD)
- ضعف یا سنگینی پاها
- گرفتگی دردناک در باسن یا ساق هنگام راه رفتن یا بالا رفتن از پله
- احساس سرما در پا
- تغییر رنگ یا براق شدن پوست پا
- علائم مشکلات قلبی
- تنگی نفس
- تورم در پا یا شکم
- احساس خستگی مفرط
- شرایط خاص
- پس از سکته مغزی، برای بررسی جریان خون مغزی (ترانس‌کرانیال داپلر)
- آسیب به رگ‌های خونی
- پیگیری روند درمان اختلالات جریان خون
- بارداری‌هایی که مشکوک به مشکلات جریان خون جنین هستند، مانند فشار خون بارداری یا رشد کمتر از حد طبیعی جنین
آمادگی‌های لازم قبل از انجام سونوگرافی کالر داپلر
لباس راحت و گشاد بپوشید. در برخی موارد، لازم است لباس مخصوص مرکز را بپوشید.
برداشتن زیورآلات: همه جواهرات یا اشیاء فلزی ناحیه بررسی را قبل از آزمایش خارج کنید.
شرایط خاص برای برخی نواحی:
برای داپلر پا یا دست: معمولاً آمادگی خاصی لازم نیست.
برای داپلر شکم: از ۶ تا ۱۲ ساعت قبل، چیزی نخورید و نیاشامید، مگر برای مصرف دارو با کمی آب.
برای داپلر لگن: حدود یک ساعت قبل از آزمایش، نزدیک به یک لیتر آب بنوشید تا مثانه پر باشد.
تفسیر نتایج سونوگرافی کالر داپلر
نتایج به‌دست‌آمده شامل تصاویر و نمودارهایی است که وضعیت جریان خون را نشان می‌دهد. پزشک با بررسی این داده‌ها، می‌تواند تشخیص دهد که آیا انسداد، لخته خون یا اختلال دیگری وجود دارد یا خیر.
برای مثال، در تشخیص ترومبوز ورید عمقی (DVT)، تصاویر نشان می‌دهند که خون در مسیر طبیعی خود حرکت می‌کند یا با مانعی مواجه شده است. بر اساس نتیجه، پزشک درباره اقدامات درمانی بعدی تصمیم می‌گیرد.
عوارض و ایمنی سونوگرافی داپلر
سونوگرافی داپلر یک روش کاملاً ایمن است و هیچ‌گونه اشعه مضر یا خطر شناخته‌شده‌ای ندارد. حتی در دوران بارداری نیز استفاده از آن بی‌خطر است و در بسیاری از موارد، انجام آن می‌تواند خطرات بارداری‌های پرخطر را کاهش دهد.
عدم انجام این آزمایش در مواقع ضروری، ممکن است باعث عدم تشخیص به‌موقع مشکلات جدی در مادر یا جنین شود.
نتیجه‌گیری
سونوگرافی داپلر با استفاده از امواج صوتی، اطلاعات دقیقی از سرعت و جهت جریان خون ارائه می‌دهد، بدون اینکه بیمار را در معرض اشعه یا درد قرار دهد. آشنایی با نحوه کار این روش و آمادگی‌های لازم پیش از انجام آن، می‌تواند به دقت نتایج و اثربخشی تشخیص کمک کند این تکنیک، ابزاری ارزشمند در دست پزشکان برای تشخیص زودهنگام و دقیق مشکلات عروقی و قلبی است
سونوگرافی داپلر یک فناوری ترکیبی از علم فیزیک، مهندسی و پزشکی است که با استفاده از امواج صوتی، جریان خون را بررسی می‌کند. نحوه کار آن بر اساس تغییر فرکانس ناشی از حرکت سلول‌های خونی است و داده‌ها به صورت رنگی یا طیفی نمایش داده می‌شوند. فهم اصول آن نه تنها به پزشکان کمک می‌کند تا نتایج را بهتر تفسیر کنند، بلکه به بیماران اطمینان می‌دهد که این روش دقیق، ایمن و بی‌ضرر است.
